iOS 开发之 Widget 的实现

Posted by Calvin on 2017-06-29

添加 Today Extension 工程

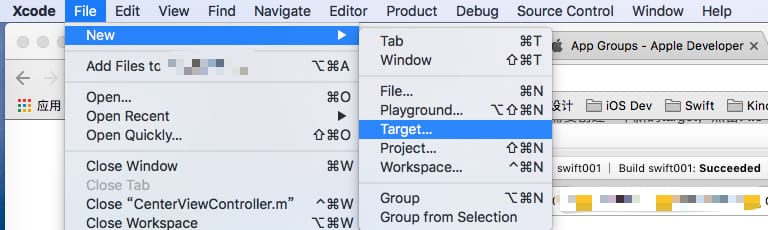

在原有的项目基础上，想要使用 Today Extension，即 Widget。我们需要创建一个新的 target，点击File-->New-->Target-->Today Extention，如下图所示：

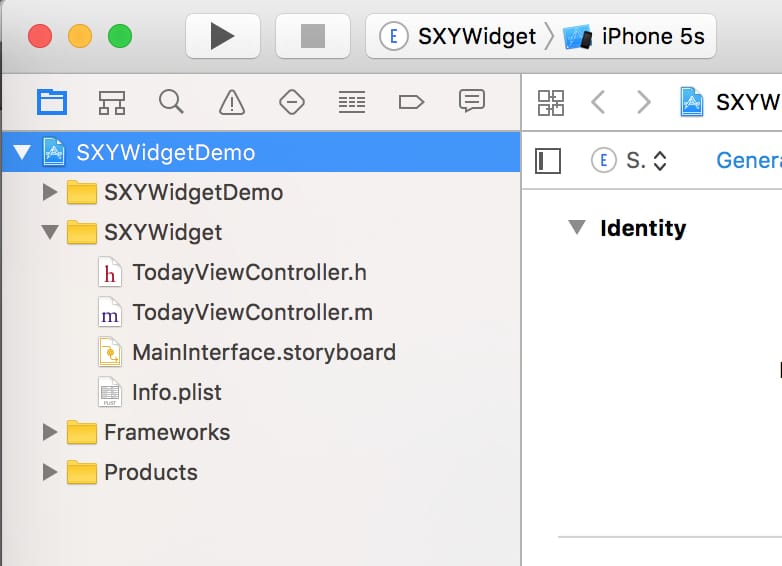

创建成功后如图所示：

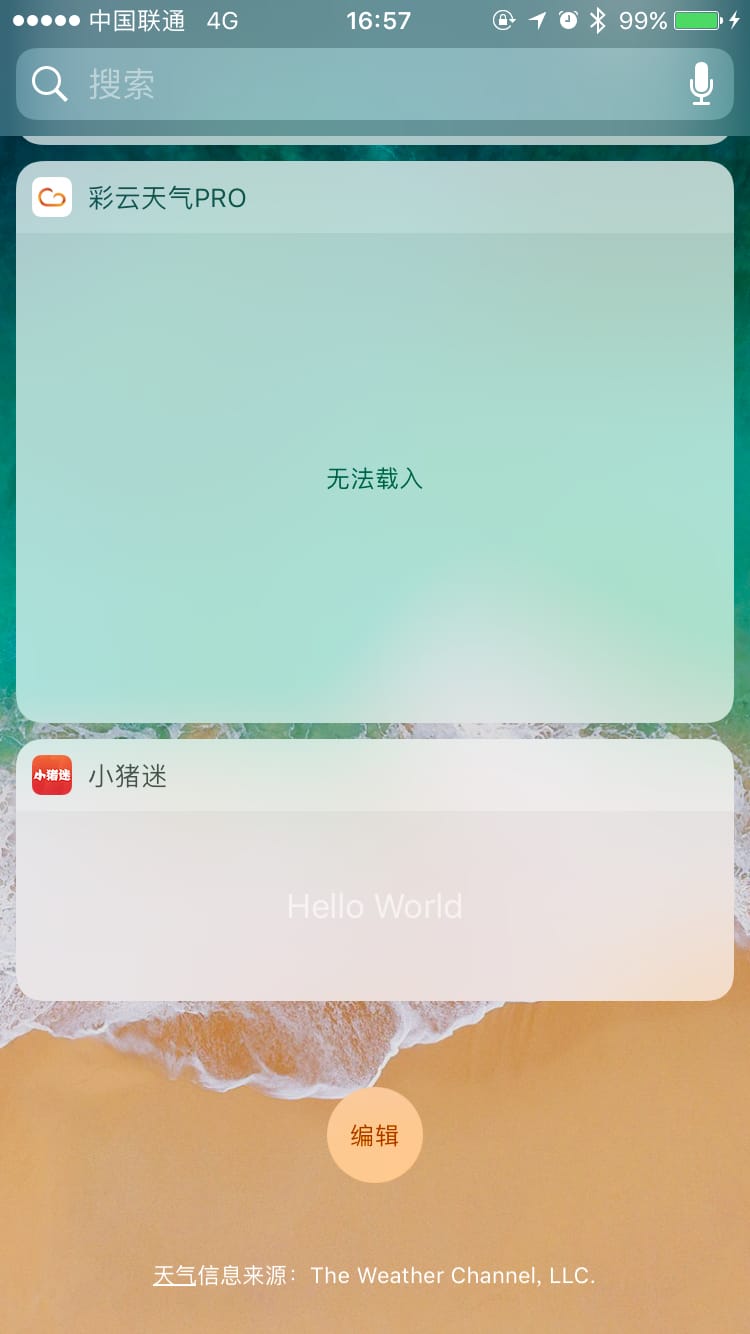

此时直接运行项目，如下图所示：


Widget UI 简单实现

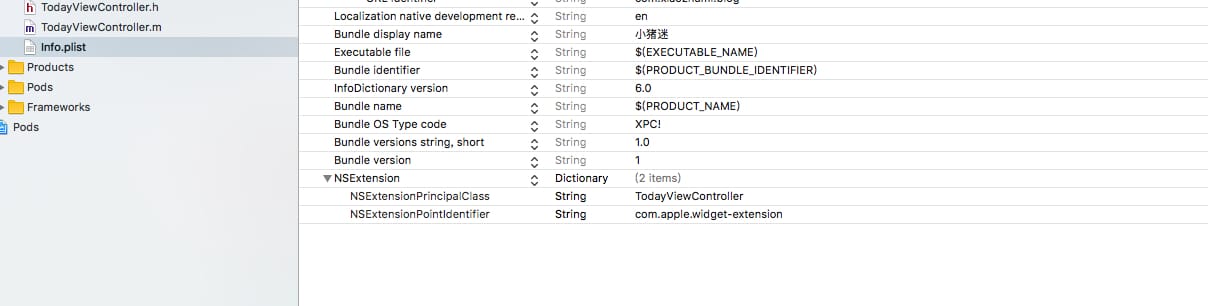

本人习惯使用纯代码布局，所以我删除了默认创建的 MainInterface.storyboard，并在info.plist 中删除 NSExtensionMainStoryboard 字段，添加NSExtensionPrincipalClass 为 TodayViewController，如下图所示：


当然，如果你习惯使用 xib 或者 storyboard 布局的话，可以直接在 MainInterface.storyboard 文件中进行 UI 实现。

实现下面的协议，配置 widget 的边距，否则你会发现 UI 的位置会与左侧边界有一定距离。

- (UIEdgeInsets)widgetMarginInsetsForProposedMarginInsets:(UIEdgeInsets)defaultMarginInsets {
    // 配置边距为0
    return UIEdgeInsetsMake(0.0, 0.0, 0.0, 0.0);
}

然后初始化一个 UILabel 显示未登录的提示，并给 UILabel 添加一个点击事件，使点击后能够打开 App 的登录页面。代码如下:

self.loginInLabel = [[UILabel alloc] init];
self.loginInLabel.textColor = [UIColor colorWithRed:(214.0/255.0) green:(33.0/255.0) blue:(25.0/255.0) alpha:1];
self.loginInLabel.backgroundColor = [UIColor clearColor];
self.loginInLabel.frame = CGRectMake(0, 0, [UIScreen mainScreen].bounds.size.width-16, 90);
self.loginInLabel.textAlignment = NSTextAlignmentCenter;
self.loginInLabel.text = @"未登录,点击登录账户";
self.loginInLabel.font = [UIFont systemFontOfSize:20];
self.loginInLabel.userInteractionEnabled = YES;

UITapGestureRecognizer *openURLContainingAPP = [[UITapGestureRecognizer alloc]initWithTarget:self action:@selector(openURLContainingAPP)];
[self.loginInLabel addGestureRecognizer:openURLContainingAPP];
[self.view addSubview:self.loginInLabel];

当然，widget 的 UI 实现是根据具体的业务来进行实现的，此处只是举例。

Widget 的展开和折叠

在NSExtensionContext中，有widgetLargestAvailableDisplayMode属性，来确认当前widget是展开还是折叠状态。所以，我们可以先在viewWillAppear中设置widget的mode。

- (void)viewWillAppear:(BOOL)animated {
    [super viewWillAppear:animated];
    self.extensionContext.widgetLargestAvailableDisplayMode = NCWidgetDisplayModeExpanded;
}

然后，就是展开和折叠的处理了。在NCWidgetProviding协议中，有widgetActiveDisplayModeDidChange方法

- (void)widgetActiveDisplayModeDidChange:(NCWidgetDisplayMode)activeDisplayMode withMaximumSize:(CGSize)maxSize {
    if (activeDisplayMode == NCWidgetDisplayModeCompact) {
        self.preferredContentSize = CGSizeMake([UIScreen mainScreen].bounds.size.width, 110);
    } else {
        self.preferredContentSize = CGSizeMake([UIScreen mainScreen].bounds.size.width, 300);
    }
}

在这里需要注意的是，Widget 的折叠和展开时的高度不是可以随便设置的。在 widgetActiveDisplayModeDidChange 协议方法里可以打印出
withMaximumSize

其中在 5s 模拟器下:

NCWidgetDisplayModeCompact模式下:{304, 110}
NCWidgetDisplayModeExpanded模式下:{304, 528}

6s模拟器下：

NCWidgetDisplayModeCompact模式下:{359, 110}
NCWidgetDisplayModeExpanded模式下:{359, 616}

从上面的限制可知，widget 在折叠状态下最低为110，最高也根据机型有最大限制。注意处理好折叠和展开时 widget UI 和数据的变化，在此不做赘述。

点击 Widget 进入 App

刚才我们在 widget 中添加了一个充满折叠视图的 UILabel，并想在用户点击时直接打开 App 的登录页面。

这里我们要设置一下 URL Schemes ,URL Schemes 主要作用是 App 之间相互调用打开，包括我们在实现第三方分享、第三方登录时都需要用到 URL Schemes。

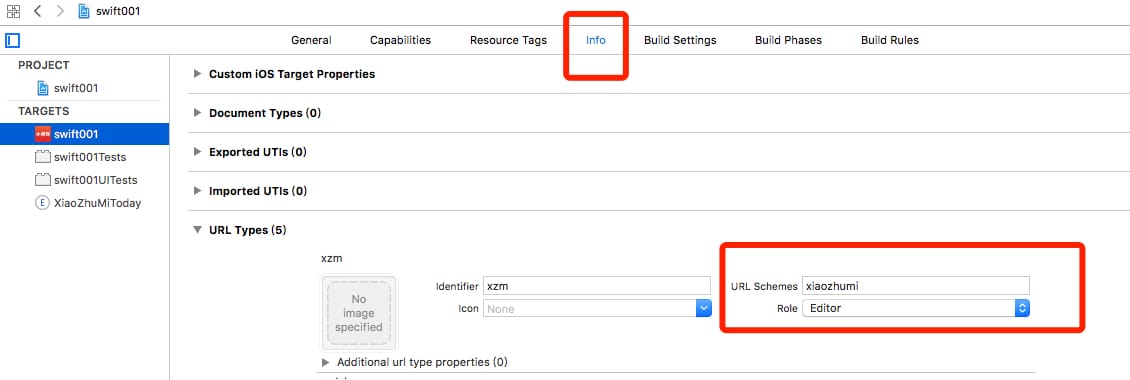

如图所示，在 info -> URL Types 里设置好 Schemes 后

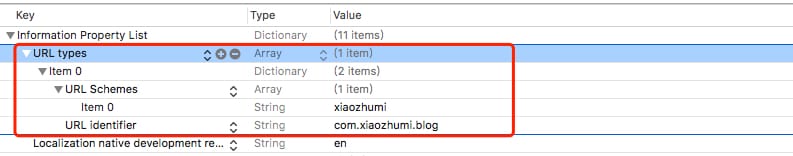

再在 Today Extention 对应的 info.plist 里设置 Schemes,如图所示：


设置好 Schemes 后，实现 UILabel 的点击事件：

// 通过 openURL 的方式启 APP
- (void)openURLContainingAPP
{
    [self.extensionContext openURL:[NSURL URLWithString:@"xiaozhumi://"]
                 completionHandler:^(BOOL success) {
                     NSLog(@"open url result:%d",success);
                 }];
}

此时我们可以处理点击事件，让用户点击后直接打开 App 的登录页面并登录。

当用户登录成功后再次查看 widget 时，这时候如果继续显示登录的提示显然是不妥的，此时根据业务需求，我需要在用户登录账号成功后再次查看 widget 时，widget 展示用户的个人积分。

App 和 Widget 的数据共享

由于沙盒机制，拓展应用是不允许访问宿主应用的沙盒路径的，因此上述用法是不对的，需要搭配 app group完成实例化 UserDefaults。

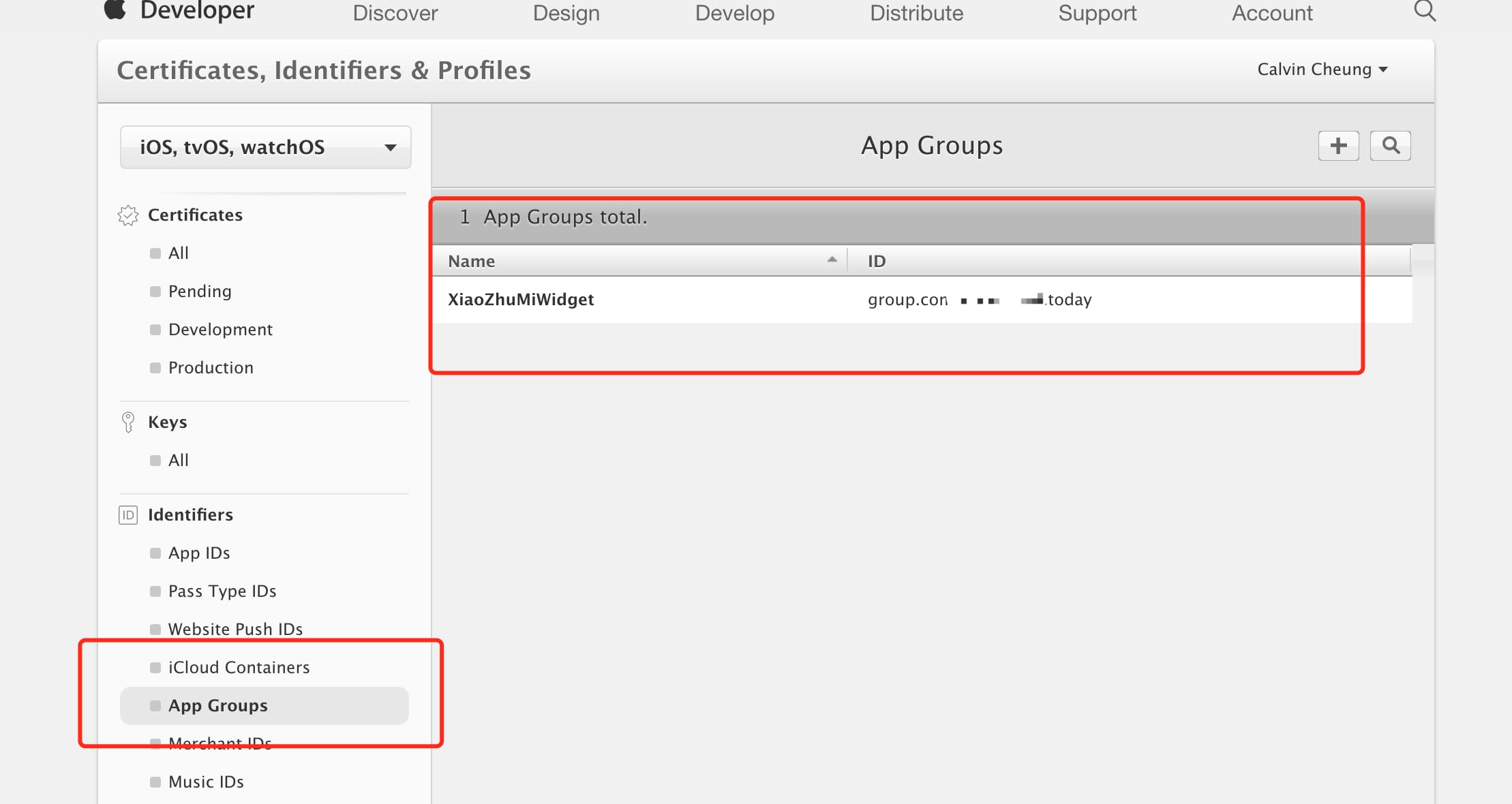

首先需要去苹果开发者中心 Identifiers -> APP Groups 中创建一个 APP Group，命名方式 group.com.companyName.xxx，如下图

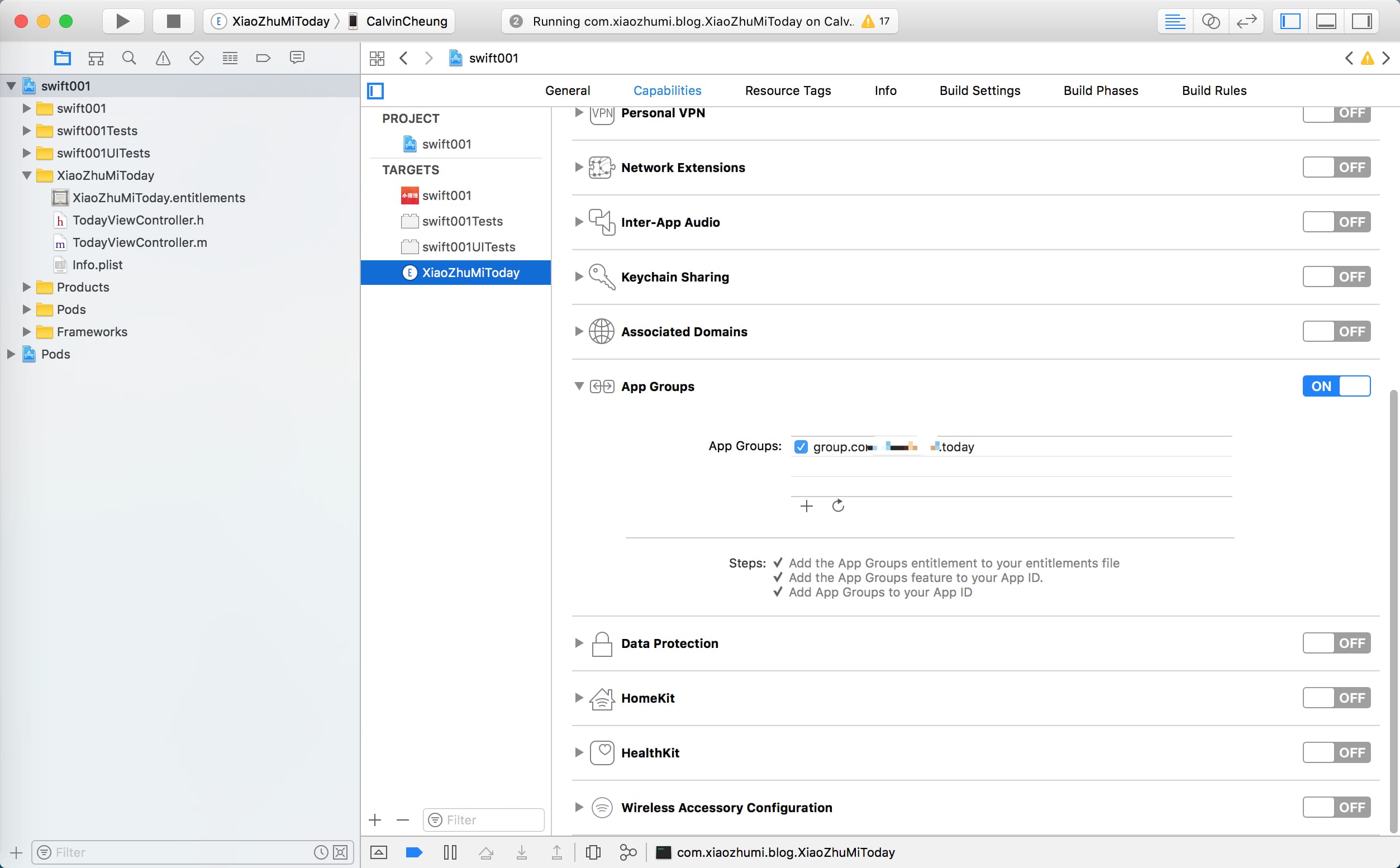

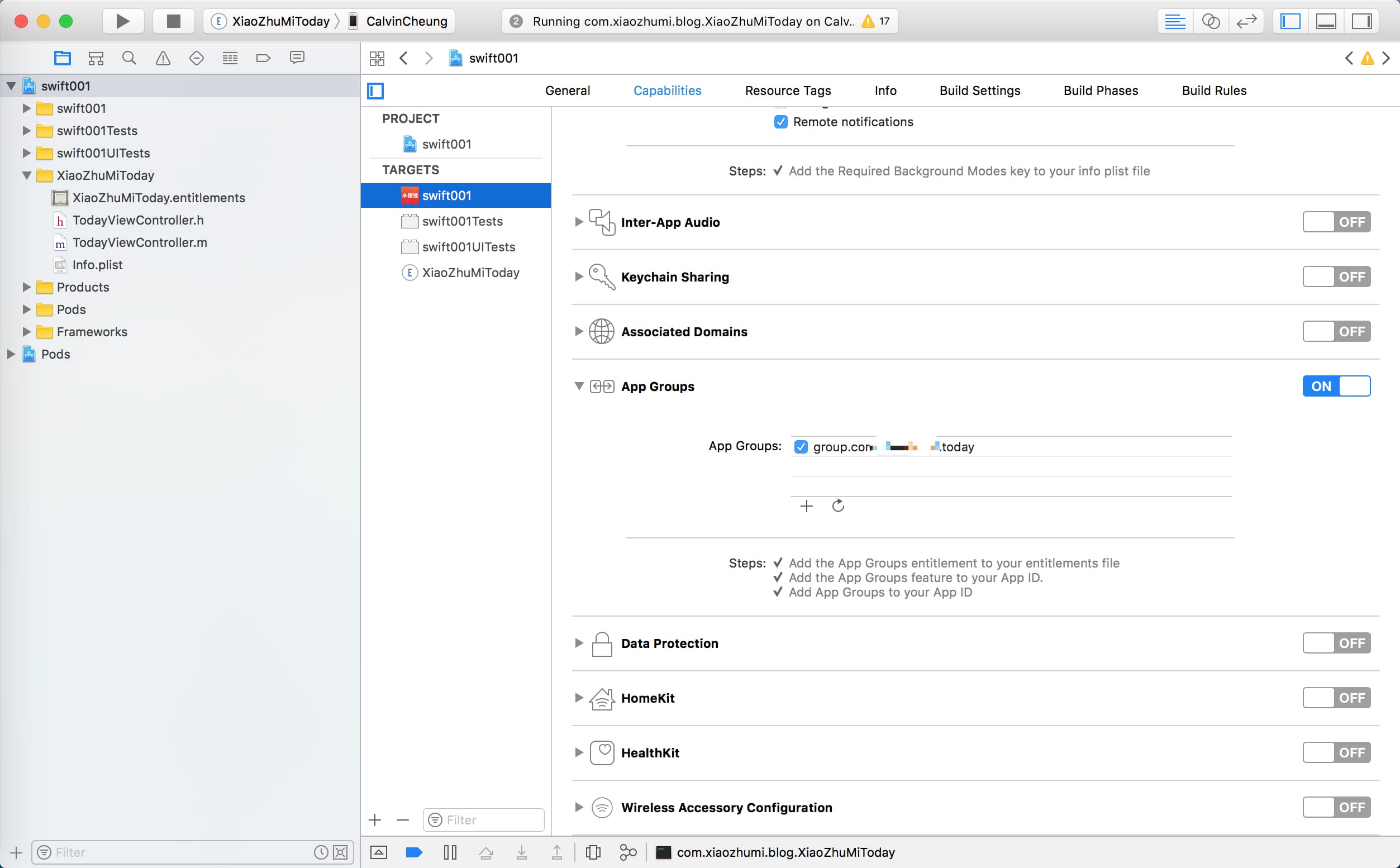

当创建好 App Group 后，分别在 主项目和 Today 的 Capabilities 设置选项中打开 App Group 选项，并选中在苹果开发者中心设置的 App Group。

如下图所示：



此时，Todey 就可以和主项目进行数据共享了。

通过 NSUserDefaults 共享数据

当用户登录成功后，保存用户的积分到本地供 Widget 读取并展示。

// 保存积分供 Widget 使用
 NSUserDefaults *shared = [[NSUserDefaults alloc] initWithSuiteName:@"group.com.xiaozhumi.today"];
 [shared setObject:jf forKey:@"UserJF"];
 [shared synchronize];

widget 读取积分

NSUserDefaults *shared = [[NSUserDefaults alloc] initWithSuiteName:@"group.com.xiaozhumi.today"];
NSString *value = [shared valueForKey:@"UserJF"];

展示结果如图所示：


通过 NSFileManager 共享数据

- (BOOL)saveDataByNSFileManager
{
    NSError *error = nil;
    NSURL *containerURL = [[NSFileManager defaultManager] containerURLForSecurityApplicationGroupIdentifier:@"group.com.xxx.xxx"];
    containerURL = [containerURL URLByAppendingPathComponent:@"Library/Caches/test"];

    NSString *value = @"test";
    BOOL result = [value writeToURL:containerURL atomically:YES encoding:NSUTF8StringEncoding error:&error];
    if (!result) {
        NSLog(@"%@",error);
    } else {
        NSLog(@"save value:%@ success.",value);
    }

    return result;
}
- (NSString *)readDataByNSFileManager
{
    NSError *error = nil;
    NSURL *containerURL = [[NSFileManager defaultManager] containerURLForSecurityApplicationGroupIdentifier:@"group.com.xxx.xxx"];
    containerURL = [containerURL URLByAppendingPathComponent:@"Library/Caches/test"];
    NSString *value = [NSString stringWithContentsOfURL:containerURL encoding:NSUTF8StringEncoding error:&error];

    return value;
}

至此，基本已经实现了 widget 的基本功能。由于本文是在实际项目中截图记录的，所以暂不提供Demo查看。
